PHCパイル

取扱商品

85N/㎟
ONAパイル、Hi-ONAパイル、NC-ONAパイル、NC-HiONAパイル
105N/㎟
ONA105パイル、ONA105-Sパイル
122.5N/㎟
ONA123パイル、ONA123-Sパイル

概要

ONAパイル、ONA105パイル、ONA123パイル

ONAパイル、ONA105パイル、ONA123パイルは高支持力杭工法に用いるために開発され、高強度コンクリート、超高強度コンクリートの採用により大きな軸方向耐力を有するPHCパイルです。
ONAパイルにはφ300~φ600のA種のONAパイルとB、C種のHi-ONAパイル、φ700~φ1200のA種のNC-ONAパイルとB、C種のNC-HiONAパイルがあります。

ONA105-Sパイル、ONA123-Sパイル

ONA105-Sパイル、ONA123-Sパイルは「Hyper-NAKS工法」「Hyper-NAKSII工法」の下杭に使用するための特殊加工を施したPHCパイルです。

特長・規格

ONAパイル

コンクリート設計基準強度
85N/㎟
導入プレストレス量
4N/㎟(A種)、8N/㎟(B種)、10N/㎟(C種)
杭径
D=φ300~φ1200mm
杭長
L=5~15m

ONA105パイル、ONA105-Sパイル、ONA123パイル、ONA123-Sパイル

コンクリート設計基準強度
105、122.5N/㎟
壁厚
1(JIS規定厚さ)、2、3(弊社設定厚さ)
導入プレストレス量
4(3.6)N/㎟(A種)、8(6.9)N/㎟(B種)、10(8.6)N/㎟(C種)
※壁厚「3」のφ500以上はカッコ内の導入量になります。
杭径
D=φ300~φ1200mm
杭長
L=4~15

補足

※各杭径13m以上については別途ご相談ください。

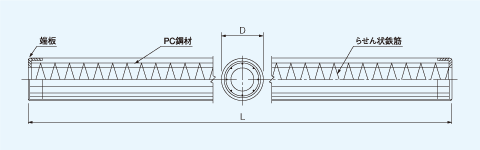

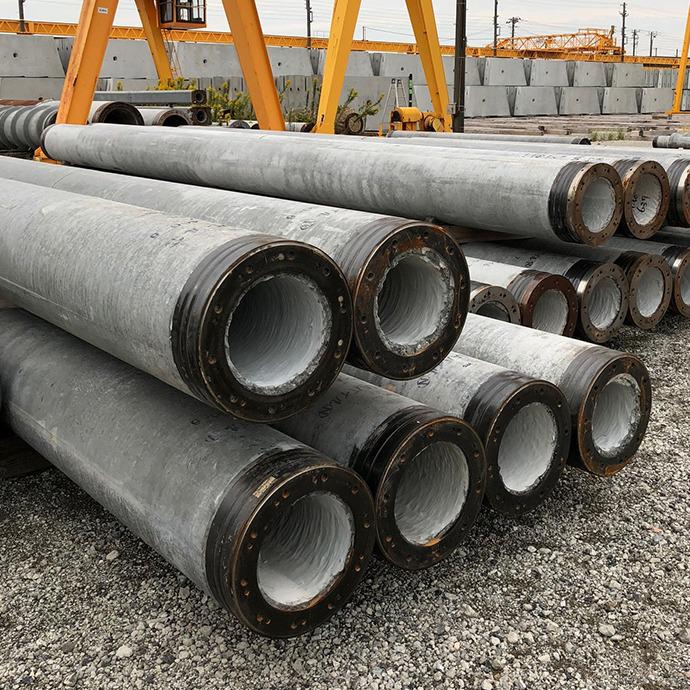

製品画像(姿図)
