建築用パイル
エスタス105パイル
取扱商品
- 105N/㎟
- エスタス105パイル、エスタス105-Sパイル、エスタス105-STパイル、エスタス105-HBパイル、エスタス105-HMパイル

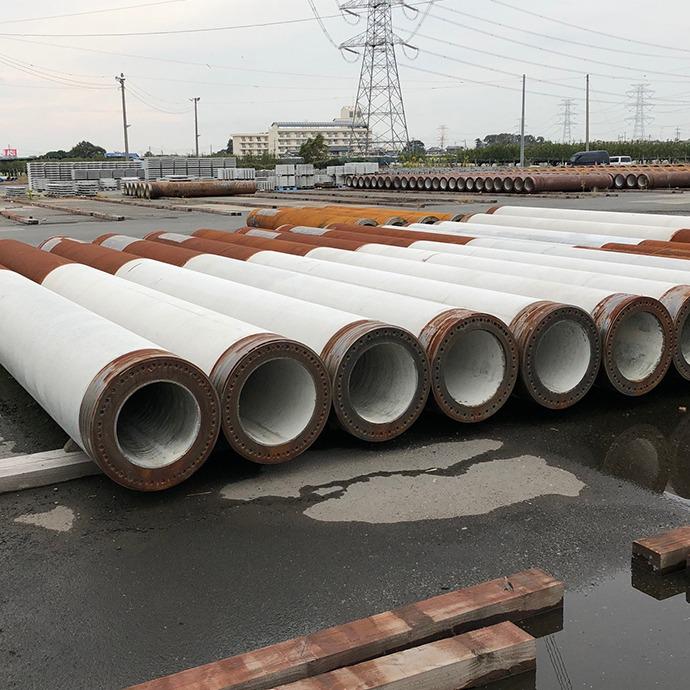

概要
エスタス105、エスタス105-Sパイル
エスタス105パイルはSC杭とPHC杭を一体化させ、継手箇所を削減し施工効率を高めた、設計基準強度Fc=105N/㎟の杭です。鋼管長2.5mから製造できるため、モーメントの分布に応じた経済的な設計が可能です。鋼管で補強された部分を”複合部”、鋼管の定着長部を”定着部”、コンクリート部分を”PHC部”と呼称します。
エスタス105-Sパイルは「Hyper-NAKS工法」「Hyper-NAKSⅡ工法」の下杭に使用するための特殊加工を施したパイルです。
エスタス105-STパイル
エスタス105-STパイルは杭下部に本体部よりも50mm～200mm太い拡径部を設け、水平力を得るために軸径部より太い杭を下部に接続しして使用する設計基準強度Fc=105N/㎟の杭です。
エスタス105-HBパイル
エスタス105-HBパイルは「H・B・M（ハイビーエム）工法」の下杭に使用するために、杭先端部の外径を本体部より50～150mm太くするとともに2条の溝を設けることで、杭先端支持力係数α=400を可能とした杭です。
エスタス105-HMパイル
エスタス105-HMパイルは「Hyper-MEGA工法」の下杭に使用するために、軸部径より150～200mm太くした節部を設けることで、杭先端支持力係数α=300～858を可能とした杭です。
特長・規格
エスタス105、エスタス105-Sパイル
- コンクリート設計基準強度
- 105N/㎟
- 壁厚
- Ⅰ、Ⅱ（弊社設定厚さ）
- 杭径
- D=φ300～φ1200mm
- 杭種
- A、B、C種
- 杭長
- L=5～15ｍ
- 鋼管長
- Ls=2.5～14.5m（鋼管長Lsは杭径によって異なる場合があります）
エスタス105-STパイル
- コンクリート設計基準強度
- 105N/㎟
- 壁厚
- Ⅰ、Ⅱ（弊社設定厚さ）
- 呼び名
- D1D2=3035～110120
- 杭種
- A、B、C種
- 杭長
- L=5～15ｍ
- 鋼管長
- Ls=2.5～14m（鋼管長Lsは杭径によって異なる場合があります）
エスタス105-HBパイル
- コンクリート設計基準強度
- 105N/㎟
- 壁厚
- Ⅰ、Ⅱ（弊社設定厚さ）
- 呼び名
- D1D2=3035～90100
- 杭種
- A、B、C種
- 杭長
- L=5～15ｍ
- 鋼管長
- Ls=2.5～14m（鋼管長Lsは杭径によって異なる場合があります）
エスタス105-HMパイル
- コンクリート設計基準強度
- 105N/㎟
- 壁厚
- Ⅰ、Ⅱ（弊社設定厚さ）
- 呼び名
- D1D2・D1=3045・30～100120・100
- 杭種
- A、B、C種
- 杭長
- L=5～15ｍ
- 鋼管長
- Ls=3～13m（鋼管長Lsは杭径によって異なる場合があります）
補足
各杭径13ｍ以上については別途ご相談ください。
構造図

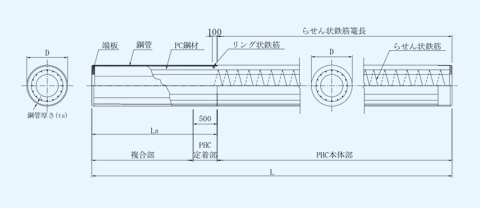

エスタス105パイル

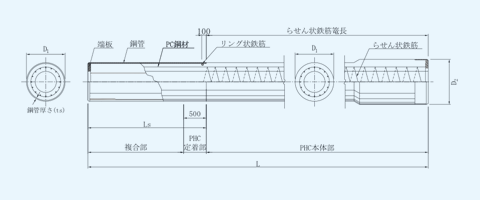

エスタス105-STパイル

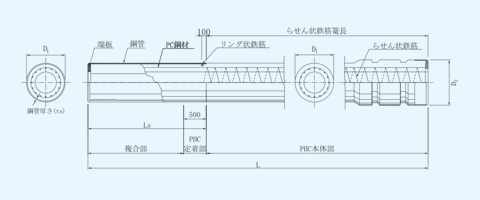

エスタス105-HBパイル

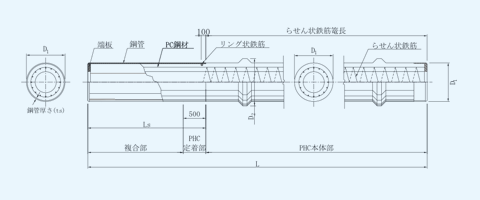

エスタス105-HMパイル
