取扱商品

80N/㎟

SPN-ONAパイル、Hi-SCパイル

105N/㎟

SC-ONA105パイル、Hi-SC105パイル

122.5N/㎟

SC-ONA123パイル、Hi-SC123パイル

概要

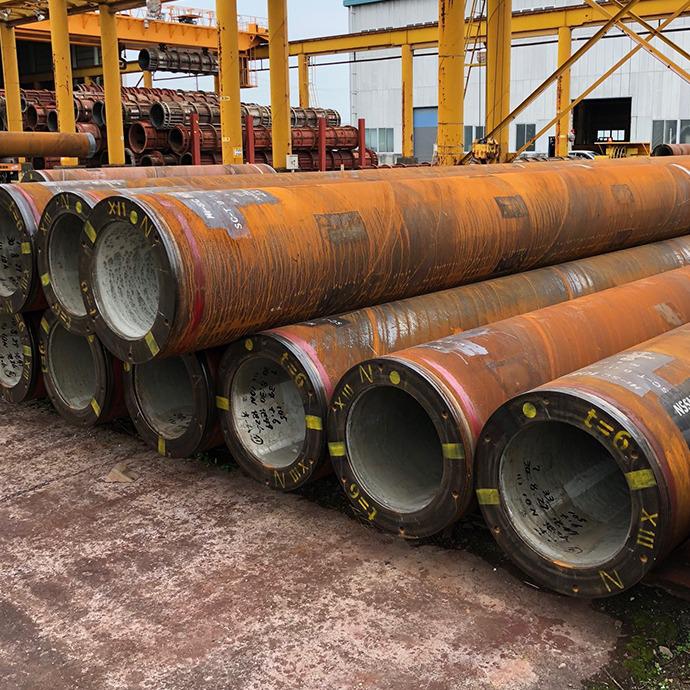

SPN-ONAパイル、SC-ONAパイル、Hi-SCパイル

SPN-ONAパイル、SC-ONAパイル、Hi-SCパイルは、引張力を担う外殻鋼管の内側に、遠心締固めにより圧縮力を担う高強度コンクリート、超高強度コンクリートをライニングした合成杭で、曲げ変形能力に優れた杭です。コンクリートには外殻鋼管との一体性を保持させるため膨張材を混入しています。鋼管材質によりSKK400材のSPN-ONAパイル、SC-ONAパイルと、SKK490材のHi-SCパイルがあります。

特長・規格

SPN-ONAパイル、Hi-SCパイル

コンクリート設計基準強度

80N/㎟

杭径

D=φ318.5～φ1200mm

鋼管厚

ts=4.5～25.0mm

杭長

L=5～15ｍ

SC-ONA105パイル、Hi-SC105パイル、SC-ONA123パイル、Hi-SC123パイル

コンクリート設計基準強度

105、122.5N/㎟

壁厚

Ⅰ、Ⅱ（弊社設定厚さ）

杭径

D=φ318.5～φ1200mm

鋼管厚

ts=4.5～22.0mm

杭長

L=4～15ｍ

補足

※杭径（mm）318.5、355.6については、ご相談ください。
※鋼管厚（mm）6、9、12、14、16、19、22以外の板厚については、ご相談ください。
※各杭径13ｍ以上については別途ご相談ください。

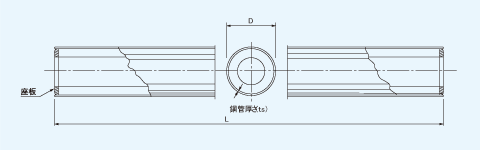

製品画像（姿図）

補足

※杭径（mm）318.5、355.6については、ご相談ください。
※鋼管厚（mm）6、9、12、14、16、19、22以外の板厚については、ご相談ください。
