概要

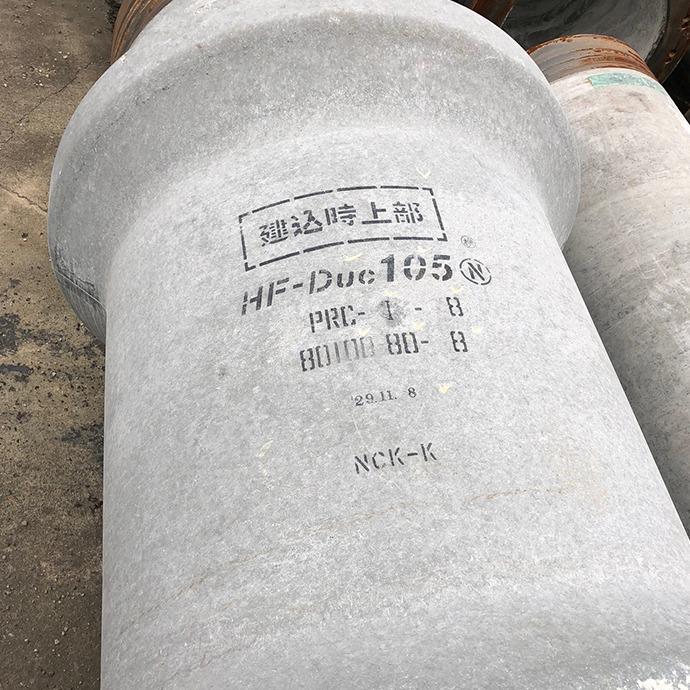

HF-Ducパイル、HF-Duc105パイル

HF-Ducパイル、HF-Duc105パイルは、耐震性の向上を目的として開発された杭で、PC鋼材と異形棒鋼を軸方向鋼材として用いた（超）高強度プレストレスト鉄筋コンクリート節杭（PRC節杭）です。HF-Ducパイル、HF-Duc105パイルは、せん断補強筋として高強度鉄筋をらせん状に配置しており、高い曲げ耐力とせん断耐力を有する靭性に優れた杭であり、異形棒鋼を必要長さだけ配置した部分PRC節杭とすることもできます。異形棒鋼の量によって種類が分かれており、軸部径φ300～φ600ではⅠ～Ⅳ種、φ700～φ1000ではⅠ～Ⅵ種があります。また異形棒鋼の長さは杭長より短くすることもできます。

特長・規格

HF-Ducパイル、HF-Duc105パイル

コンクリート設計基準強度

85、105N/㎟

呼び名

D₁D2・D₃=3044・30～100120・100（本体部径タイプ）
D₁D₂・D₃=3044・45～100120・120（節部径タイプ）

杭種

Ⅰ～Ⅳ種（軸部径：φ300～φ600mm）
Ⅰ～Ⅵ種（軸部径：φ700～φ1000mm）

杭長

L=4～15ｍ

補足

※各杭径13ｍ以上については別途ご相談ください。

構造図

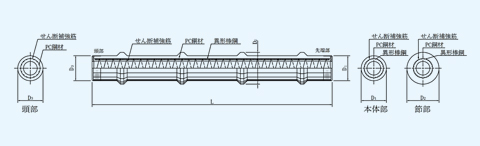

本体部径タイプ構造図

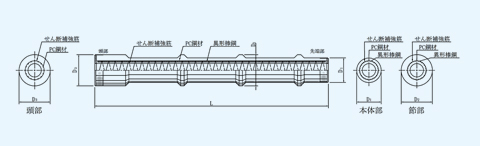

節部径タイプ構造図
