概要

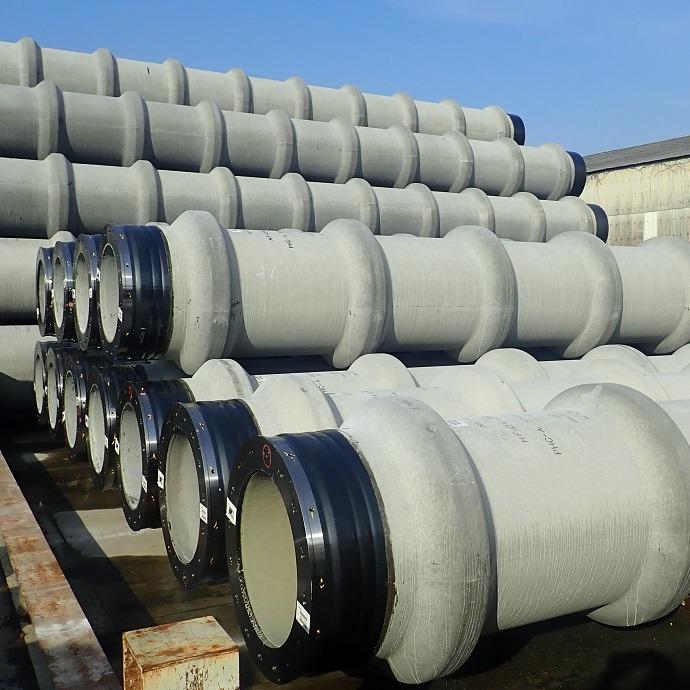

HF-ONAパイル、HF-ONA105パイル、HF-ONA123パイル

HF-ONAパイル、HF-ONA105パイル、HF-ONA123パイルは、High Friction-ONAパイルの略称で、HF工法、Hyper-MEGA工法に使用する遠心力節付高強度プレストレストコンクリートパイルです。高強度PHC杭、超高強度PHC杭の外周に大きな摩擦力に期待できる定間隔の拡径部(節)をつけており、中小建築物の需要に呼応した経済性重視の杭です。

特長・規格

HF-ONAパイル

コンクリート設計基準強度
85N/㎟
導入プレストレス量
4N/㎟(A種)、8N/㎟(B種)、10N/㎟(C種)
呼び名
D1D2=3045~6075
杭長
L=4~15m

HF-ONA105パイル、HF-ONA123パイル

コンクリート設計基準強度
105、122.5N/㎟
壁厚
1(JIS規定厚さ)、2、3(弊社設定厚さ)
導入プレストレス量
4(3.6)N/㎟(A種)、8(6.9)N/㎟(B種)、10(8.6)N/㎟(C種)
※壁厚「3」のφ500以上はカッコ内の導入量になります
呼び名
D1D2・D3=3044・30~100120・100(本体部径タイプ)
D1D2・D3=3044・45~100120・120(節部径タイプ)
杭長
L=2~15m

補足

※各杭径13m以上については別途ご相談ください。

構造図

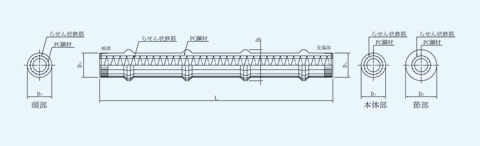

本体部径タイプ構造図

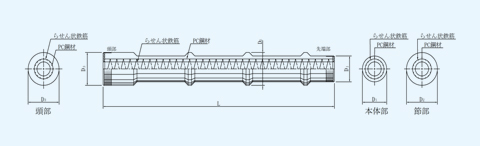

節部径タイプ構造図
